Brake Motor with Encoder inside the fan cover

Motorbaukasten

Der Watt Drive-Systemmotor garantiert aufgrund durchdachter Bauteile eine rasche und wirtschaftliche Verfügbarkeit aller erdenklichen Ausführungen.

Standardisierte Motormodule:

  • Federkraftbremse::

Robuste Gleichstrom-Federdruckbremse, 24 VDC, 230 VAC, 400 VAC,
optional: rostgeschützt, staubgeschützt, geräuschgedämpft,
mit Handlüftung, Arretiervorrichtung, Mikroschalter,
Schnellschaltgleichrichter, Stromrelais
auch in Ausführung Theater-Doppelbremse, geschlossene Bremse

  • Fremdlüftung:

Einphasig, dreiphasig - Weitbereich (Weltspannungen), verzinkte bzw. lackierte Haube

  • Motorschutz:

PTC - Kaltleiter "TF", NCC-Bimetallschalter "TH",
optional in Ausführung „Warnung + Abschaltung“, ("TF-TF", bzw "TH-TH"),
Messwiderstand KTY

  • Gebersysteme:

Inkremental-Drehgeber, Absolut-Drehgeber mit SSI Schnittstelle, Resolver, DC-Tachogenerator

  • Speziallagerung:

Isoliertes Lager, Verstärktes Lager, Heißlager

  • Schutz:

IP56, IP65, Vergossene Wicklung (IP67) , tropenfest, erhöhter Temperaturschutz (Wärmeklasse H), umrichtertaugliches Isoliersystem, Schutzdach

  • Anschlusskastensysteme:

MIP-Box (Multipin-Box):
Die Multipin Box ist für die IEC- Baugrößen 63-280 erhältlich und auf das Design der WATT System Motoren abgestimmt. Der neue Anschlusskasten kann mit bis zu 22 Klemmplätzen sowie einem Bremsengleichrichter ausgestattet werden.
Es können somit alle Optionen des modularen Motorbaukastens wie Bremse, Inkremental- und Absolutwertgeber, Resolver, Fremdlüfter, Stillstandsheizung und Thermo-Elemente verdrahtet werden.

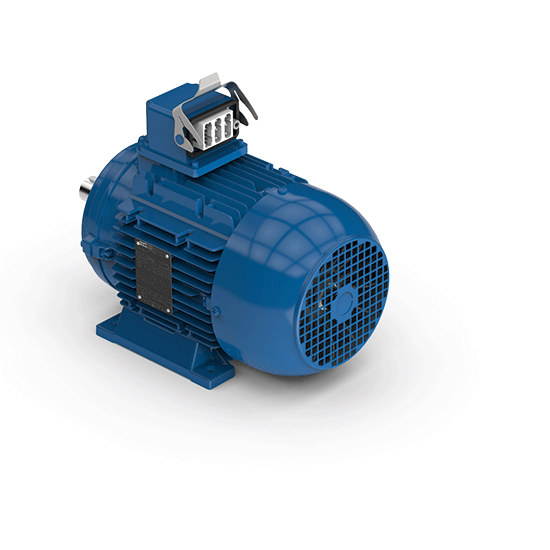

MIG-connect Steckersystem

Geberstecker am Anschlusskasten

  • Standardlackierung:

RAL 5009

  • Mechanische Varianten:

B3, B5, B14, B35, B34 etc., zweites Wellenende (mit Handrad), schwere Lüfter, Rücklaufsperre,...
